Изобретение относится к области горной промышленности. Может найти применение для переработки полезных ископаемых, в медицине, металлургической и атомной промышленности.
Известны технические решения, содержащие устройства для отбора веществ по массовым признакам. Патенты России: № SV 1811415 A3, № SV 1549568 A1, США №: 4430219-1984г. Недостатком известного является низкое качество отбора, громоздкость оборудования, большое время выделения компонентов.
Заявляемое изобретение направлено на устранение вышеуказанных недостатков и от его использования может быть получен следующий технический результат: быстрый и качественный отбор веществ из смешанных компонентов, возможность в процессе деления сортировать близкие по массовому составу вещества.
Это достигается за счет того, что в предлагаемом устройстве используются матрицы планарной конструкции. Применение технологии на основе матричной структуры позволяет реализовать, одновременно, несколько способов определения и выделения вещества из общего состава обогащенной смеси.
Устройство состоит из:
- Водяная емкость.
- Емкость перерабатывающего вещества.
- Патрубок водяного ресивера и загрузочной камеры.
- Камера распределения внутренних коммуникаций каналов матриц.
- Промежуточная матричная камера.
- Главная матричная камера.
- Клапанный механизм автоматического распределения смеси.
- Главный механизм ручного управления работы матриц.
- Выходной патрубок отходов.
- Камера воздушного распределения.
- Магистраль подачи смеси в матричные камеры.
- Накопительный отсек.
- Фильтр грубой очистки.
- Вентиль главной магистрали.
- Крышка поддона.
- Выходной патрубок.
- Сливной патрубок водяной емкости.
- Сливной патрубок камеры наполнителя.
- Камера обогревательная.
- Резервуар наполнителя.
- Клапан воздушной продувки и очистки фильтра..
- Загрузочная камера
- Устройство парового обогрева.
- Емкость для отходов.
- Выходной патрубок продувочной системы.

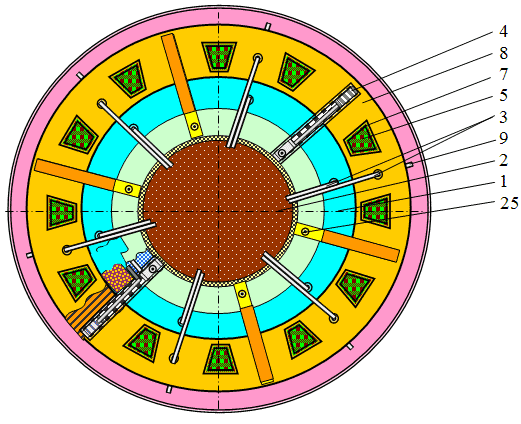

Фиг 1. Общий вид матричного накопителя (вид сверху)

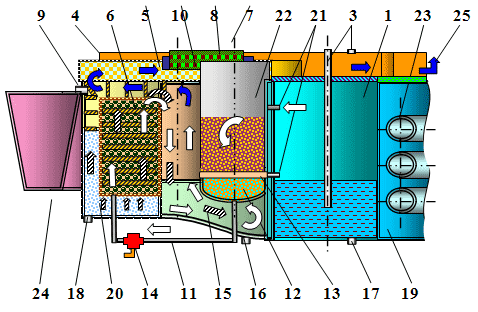

Фиг. 2. Устройство матричных отсеков (общий вид в разрезе)
